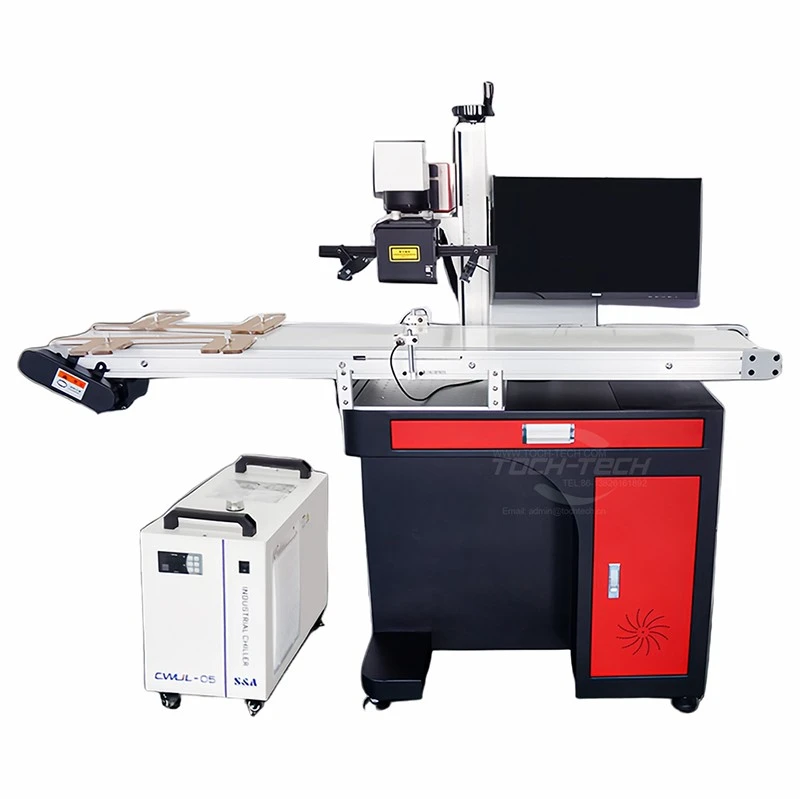

CCD sjónræn staðsetning UV leysir merkingarvél
Oft er hægt að sameina sjónræna staðsetningu leysir merkingarvél með fljúgandi merkingarbúnaði til að mynda sérsniðnar leysir merkingarlausnir. Þessar vélar samþætta CCD sjónkerfi með kraftmiklu á flugmerkingartækni til að þekkja sjálfkrafa staðsetningu markhlutarins og framkvæma nákvæmar leysir merkingar á háhraða færibandssamsetningarlínum.
Lýsing
CGeisladisk sjónstæða UV leysir merkingarvélINNGANGUR
Trefjar leysir leturgröftur með CCD sjálfvirkri sjónrænni staðsetningu mun stækka merkingarsvæðið, bera kennsl á lögun og merkingarsvæði hlutarins í hugbúnaðinum til að átta sig á sjálfvirkri staðsetningu fyrir merkingu. CCD myndavél trefjar leysir merkingarvél er sérstaklega hentugur til að merkja á 3C iðnað, bílaiðnað, lækningatæki, rafræna íhluti, upplýsingatækniiðnað, vélbúnaðariðnað, nákvæmni tæki, handverk, öfgafullar hátæknihluta sem ekki er auðvelt að vera staðsettir eftir hönd, svo sem: rafeindahlutir, IC flís, hringrásarborð, viðnám, málmskartgripi, pens osfrv.
CGeisladiskurSjónræn staðsetning UV leysir merkingarvélKostir
● Sjálfvirk staðsetning og auðkenning er nákvæm og hægt er að setja það að vild og spara launakostnað.
● Meðalframleiðsla er hægt að vera 1000-4000 stykki á klukkustund eða meira.
● Vörukröfur: Hægt er að setja botn vinnsluyfirborðsins á sléttan hátt.
● Leysirinn er hentugur fyrir breitt úrval af efnum, sem samanstendur af skorti á innrauða leysirvinnsluhæfileika; Góð gæði geisla, lítill einbeittur blettur, getur náð öfgafullum merkingum.
● Leysirinn er með lítið hitahitað svæði til að forðast skemmdir á unna efninu og háu ávöxtun; hröð merkingarhraði, mikil skilvirkni og mikil nákvæmni; Engar rekstrarvörur, lítill kostnaður við notkun og viðhald; Stöðug afköst vélar og langtíma notkun.
CGeisladiskurSjónræn staðsetning UV leysir merkingarvélFjaðrir
1.. Vörur geta verið settar frjálslega á færibandið, staðsetningu og horn eru fáanlegar, CCD sjónkerfi fanga sjálfkrafa, engin staðsetning festingar, sjálfvirk merking.
2. Það er hægt að tengja það við framleiðslulínustöðina, vista 1-3 erfiði og auka framleiðsluna!
3.. Sjálfsskoðunaraðgerð. Þegar varan er óeðlileg mun hún hætta að merkja sjálfkrafa!
4. Boðið er upp á ccd myndavél coax, merkingarstaðan er nákvæm, án þess að vanta eða merkja aftur.
5. Þessi vél er sérstaklega hentugur til vinnslu á vörum með stóru vinnuálagi, erfiðri fóðrun og staðsetningu og fjölbreyttum og flóknum vinnuhlutum.
Hvernig virkar CCD Vision Laser Marking Machine?
CCD Vision leysir merkingarkerfi gerir sér grein fyrir skilvirkri og nákvæmri merkingu afurða með því að samþætta sjónstaðartækni.
Einnig er hægt að nota aðferðina til að sameina einfrumusjón og kílómetramæli. Með því að nota kílómetramælislesturinn sem hjálparupplýsingar er hnitastaða eiginleikans í núverandi vélmenni hnitakerfi reiknuð með þríhyrning. Hér þarf að framkvæma 3- víddarútreikningsútreikninginn miðað við seinkun á einu sinni skrefi.
Kjarninn liggur í sniðmát og geymslu vörueiginleikanna sem venjuleg tilvísun.
Í raunverulegri vinnslu tekur CCD myndavélin vörumyndina og ber hana saman við forstilltu sniðmátið og tölvan lýkur fljótt staðsetningargreiningunni og kvörðuninni og leiðbeinir þannig leysirhausnum til að framkvæma nákvæma merkingu.
Þetta ferli er ekki takmarkað af lögun vörunnar, hvort sem það er kringlótt, ferningur eða flókin óregluleg form er hægt að þekkja og vinna.
Laseramerkingarvél með CCD sjónræn staðsetningu er sérstaklega hentugur fyrir litla hluta, þar sem fyrirferðarmikil staðsetningarbúnað er ekki lengur nauðsynleg, þannig að draga verulega úr undirbúningstíma leysir og heildar vinnslutíma.
Breytur
| Leysir tegund | UV |
| Leysandi bylgjulengd | 355nm |
| Leysirafl | 3W / 5W / 10W |
| Merkingarstærð | 110*110mm/150*150mm/175*175mm/200*200mm/250*250mm |
| Staðsetning myndavélar Nákvæmni |
0. 01mm |
| Myndavélarhugbúnaður umhverfi |
Tölvukerfi er hentugur fyrir Win7/10/11 |
| Merkja hlut Kröfur um staðsetningu |
Hvaða horn sem er |
| Aflgjafa | 220v/50-60 Hz |
| Styðja grafísk snið | AL, BMP, DST, DWG, DXF, DXP, LAS, PLT, etc |
| Líf leysisvélarinnar | 25, 000 klukkustundir |
| Kælikerfi | Vatnskæling |
CGeisladiskurSjónræn staðsetning UV leysir merkingarvélLýsing

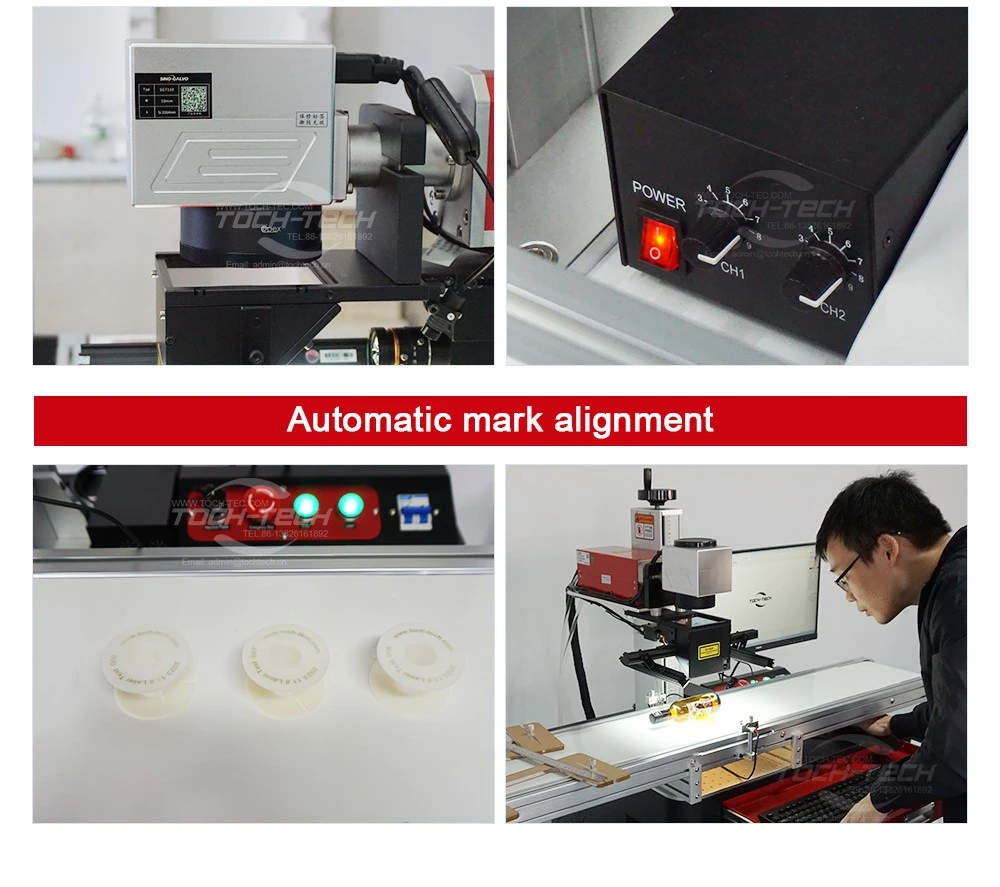

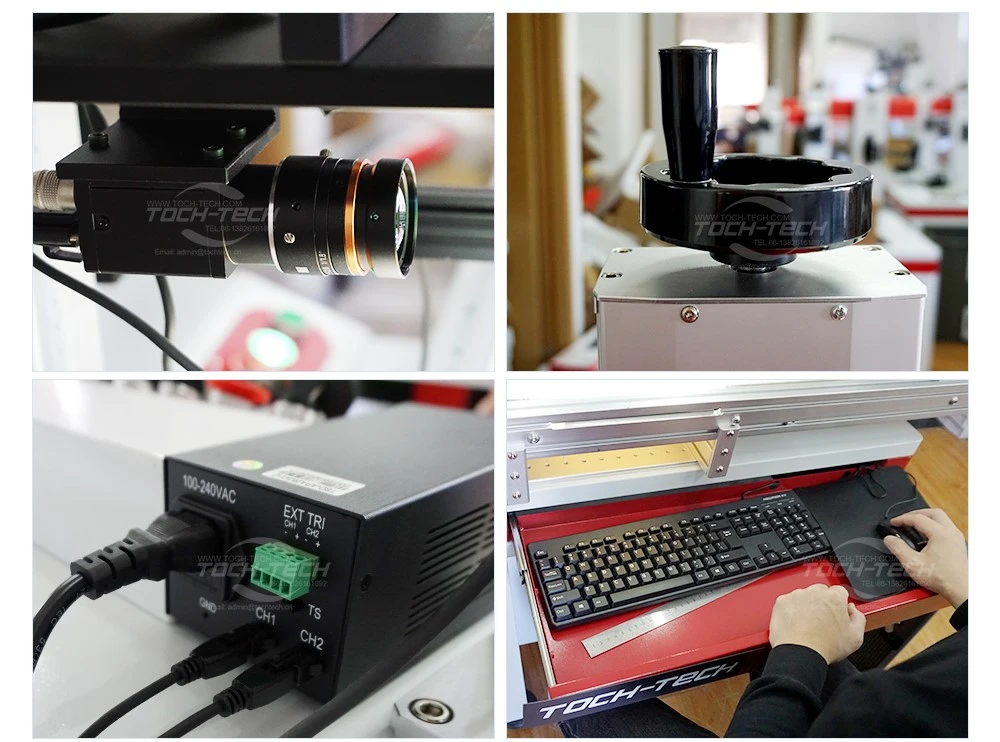

CGeisladiskurSjónræn staðsetning UV leysir merkingarvélHelstu hlutar
Trefjar leysir uppspretta.
Upprunalega raycus/jpt/ipg/max valfrjálst.
Stöðugur vinnutími allt að 100, 000+ klukkustundir.
F-Theta linsa
Besta vörumerkið „bylgjulengd“
Vinnusvæði 50*50mm -300*300mm valfrjálst
Peking jczezcad2 stjórnkort
Ósvikið EZCAD stjórnkerfi sem er samhæft við Windows kerfið.
Notendavænt viðmót og mikill stöðugleiki.
Auðveld aðgerð.
Tvöfaldar rauðar ábendingar.
Það getur hjálpað notanda að aðlaga brennivídd
lengd þægilegri og auðveldari.
Kælir. Oft sett upp til að veita virka kælingu fyrir UV leysir MarkingMachine til að tryggja stöðugan leysirafköst.
Þessi flytjanlega loftkældi kælir
Skilar háum hita stöðugleika ± 0. 2 gráðu.
lítið viðhald, vellíðan í notkun
orkuvirkni við peration og mikla áreiðanleika.
Vinnuborð færibands.
Getur sjálfkrafa hreyft sig fyrir
hópmerking, gerðu þér grein fyrir hratt
Merkingarhraði og mikill
skilvirkni.
Það getur verið vegalengdin
Behweenthe Marking Head
og hlutinn.
Stjórna hnappa
Neyðarstopp: Ýttu á það þegar uppfylla villur, vélin hættir að virka strax.
Lykilrofa: Notaðu lykilrofa til að stjórna afl vélarinnar.
Humanized stjórnkerfi, auðvelt í notkun.
JCZ EZCAD2 hugbúnaður.
Nýjasta hugbúnaðurinn 2.14.16 útgáfa.
Samhæft við mörg snið og vektor skráarsnið, einföld notkun.
Mörg mismunandi tungumál í boði.
Sýni
Við höfum kosti í aðlögun.
Vinsamlegast sendu fyrirspurn til að fá frekari upplýsingar og myndbönd.

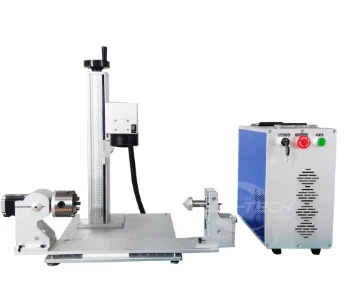

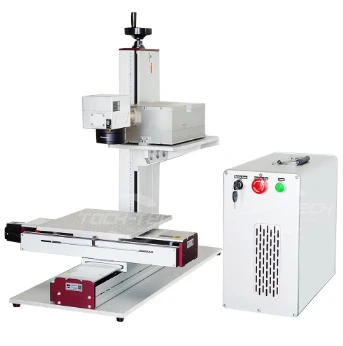

Fleiri gerðir
Netfljúgandi gerð
Meira custimpaðTegundir
Pökkun
Spurningar
Við höfum kosti í aðlögun og veitum einnig mikið valfrjálsan fylgihluti.
Vinsamlegast sendu fyrirspurn til að fá frekari upplýsingar og myndbönd.
